ЗАПЧАСТИ EATON33

EATON33: запчасти качающего узла

Запчасти EATON33 относятся к прецизионной рабочей группе аксиально-поршневого гидроагрегата. Подбор выполняется по точной маркировке и конструктивным признакам, а не только по названию серии.

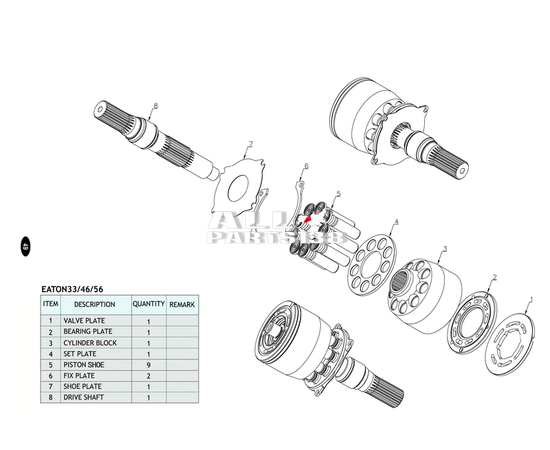

Для проверки применяемости по этой карточке особенно полезно сопоставить тип и шлицы ведущего вала, геометрию и сторону распределительной плиты, количество и размер поршней/башмаков и диаметр и посадку блока цилиндров. На схеме Eaton показаны блок цилиндров, поршни с башмаками, две фиксирующие плиты и вал; обозначение модели на карточке следует сверять с подписью изображения.

Блок цилиндров и распределительная поверхность образуют прецизионную пару. Их проверяют совместно: кольцевые риски, прихваты и локальный перегрев указывают на потерю герметичности рабочей зоны. Ведущий вал оценивают по шлицам, посадкам и зоне подшипников. Люфт или следы проворота меняют соосность и способны ускорить износ блока цилиндров.

Состав по схеме: EATON33

В таблице схемы заголовки ITEM / DESCRIPTION / QUANTITY / REMARK переводятся как «Позиция / Наименование / Количество / Примечание». Среди показанных и переведённых позиций: распределительная плита, подшипниковая плита, блок цилиндров, установочная плита, поршень с башмаком, фиксирующая плита, опорная плита башмаков, ведущий вал. На исходной схеме читается EATON33/46/56. Если карточка подписана EATON54, маркировку нужно обязательно перепроверить: обозначение карточки и надпись на изображении не совпадают.

Применяемость по исходной схеме

Для позиции EATON33 (код A6318) применяемость нельзя определять по одному названию серии. Ниже приведены данные, которые читаются именно из исходного изображения этой карточки.

На картинке указаны EATON 33, 46 и 56. Карточка EATON54 имеет другое обозначение, поэтому для неё изображение следует считать только ориентиром до сверки шильдика; автоматически приписывать EATON54 к показанным размерам нельзя.

Детали, по которым различают модификации

В рабочей группе на схеме перечислены распределительная плита, опорная плита подшипника, блок цилиндров, установочная плита, девять поршней, две фиксирующие пластины, опорная плита башмаков и ведущий вал.

Для подбора по технике лучше одновременно сообщить модель машины и полный номер гидроагрегата — это снижает риск ошибки между соседними модификациями.

Дефектовка и подбор для 33

Перед сборкой проверяют чистоту каналов, посадочные поверхности и отсутствие задиров. Для притёртых пар особенно опасны абразивные частицы: они быстро увеличивают внутреннюю утечку и нагрев.

Чтобы исключить ошибку заказа по EATON33, сообщите код A6318, полную маркировку с таблички и направление вращения, если оно указано. При спорном исполнении дополнительно сверяются шлицы и размеры старой детали.

Можно заказать отдельные позиции или комплект рабочей группы. Цена, наличие и срок поставки зависят от конкретного исполнения; организуем доставку по России.
