ЗАПЧАСТИ TEIJIN SEIKI GM35

TEIJIN SEIKI GM35: запчасти качающей группы гидромотора

В TEIJIN SEIKI GM35 давление рабочей жидкости преобразуется в крутящий момент через поршневую группу гидромотора хода. Износ сопряжённых деталей вызывает утечки, падение тяги/момента и перегрев.

Для точного подбора по этой модификации проверяют тип и шлицы ведущего вала, геометрию и сторону распределительной плиты, количество и размер поршней/башмаков и диаметр и посадку блока цилиндров. GM-серия относится к гидромоторам хода: кроме поршневой группы на схеме показаны фрикционные/разделительные пластины и элементы передачи.

Блок цилиндров и распределительная поверхность образуют прецизионную пару. Их проверяют совместно: кольцевые риски, прихваты и локальный перегрев указывают на потерю герметичности рабочей зоны. Поршневая группа должна свободно работать с установочной/опорной частью и направляющей. Башмаки проверяют по пятну контакта, а посадку — на отсутствие перекоса и заеданий.

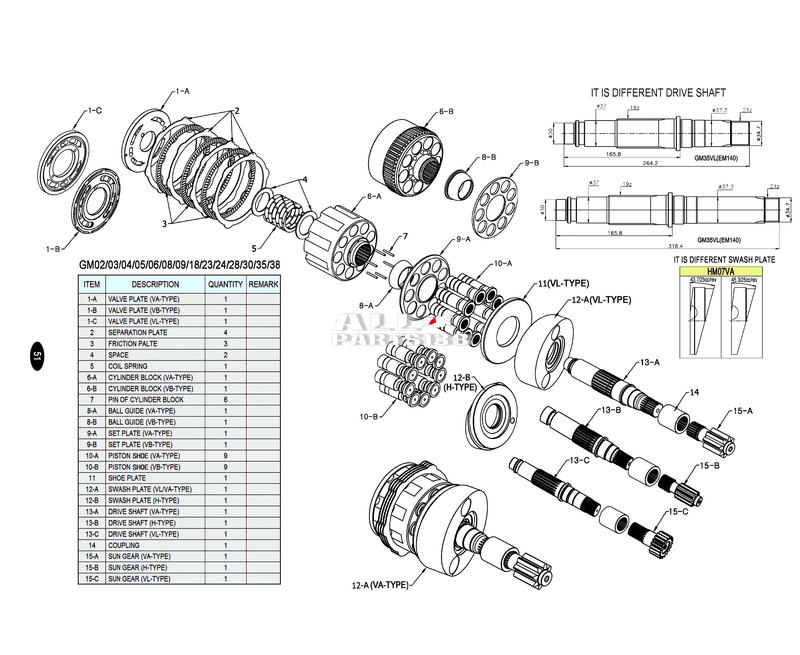

Позиции на исходной схеме: TEIJIN SEIKI GM35

Табличная часть исходника подписана ITEM / DESCRIPTION / QUANTITY / REMARK; в русской карточке это «Позиция / Описание детали / Количество / Примечание». Русская расшифровка основных позиций схемы: распределитель, разделительная пластина, фрикционная пластина, вставка, стальная пружина, блок цилиндров, штифт, шаровая направляющая, установочная плита, поршень, опорная плита, поворотная плита, ведущий вал и другие элементы узла. В исходном описании указана совместная схема серии: GM04/06/08/09/18/23/24/28/30/35/38. Место установки/назначение в исходных данных: Гидромотор хода.

Применяемость по исходной схеме

У карточки TEIJIN SEIKI GM35, код A6498, исходное изображение даёт дополнительные сведения, которых обычно нет в коротком названии товара: семейство агрегатов, варианты исполнения и, где они подписаны, модели техники.

GM02/03/04/05/06/08/09/18/23/24/28/30/35/38 — семейство гидромоторов хода. На картинке нет конкретных моделей экскаваторов, поэтому применение к машине определяется по шильдику мотор-редуктора и полному индексу GM.

Детали, по которым различают модификации

Схема показывает распределительные плиты VA/VB/VL, блоки цилиндров VA/VB, девять поршней, наклонные плиты VA/VL/H, валы VA/H/VL, четыре разделительные и три фрикционные пластины, а также муфты и солнечные шестерни. Размеры вала и наклонной плиты различаются между исполнениями.

Для окончательной проверки полезно прислать фото шильдика, ведущего вала и распределительной плиты: именно эти признаки чаще всего позволяют отличить близкие исполнения.

Дефектовка и подбор для GM35

После разрушения рабочей группы гидросистему необходимо промыть, заменить загрязнённые фильтры и проверить наличие металлических частиц. Новые прецизионные детали не должны работать в контуре, где осталась стружка от старого узла.

При подборе по TEIJIN SEIKI GM35 используйте код A6498. Для технической сверки желательно приложить маркировку агрегата и крупные фото рабочих деталей: это помогает отличить близкие модификации одной серии.

Можно заказать отдельные позиции или комплект рабочей группы. Цена, наличие и срок поставки зависят от конкретного исполнения; организуем доставку по России.
